CSE-симуляция, SIEMENS, ALARM

При отработке цикла CYCLE81 вылезла неожиданная ошибка-предупреждение:





Что за ерунда? Открываю документацию - ошибка в задании глубины резания. В NX-операции вроде бы все нормально на первый взгляд.. Открываю операцию - ГЛУБИНА СВЕРЛЕНИЯ ПО КОНЧИКУ ИНСТРУМЕНТА - 0! Программист просто поставил стартовую плоскость на конечную глубину резания. В цикл выведена плоскость безопасности и эта же величина как конечная глубина резания. Подпрограмма цикла ругнулась..



Есть надежда проверить это на реальном станке. Будут новости - напишу.

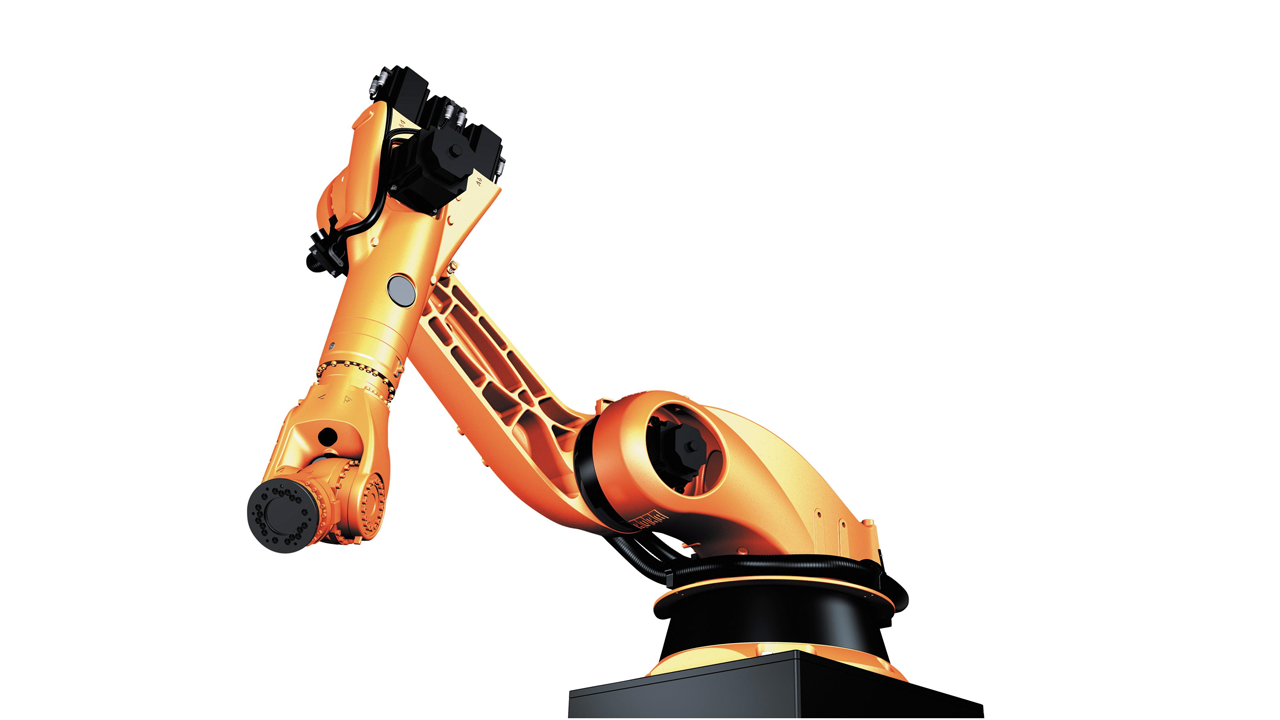

Постпроцессор для робота ABB IRB6400

Первые обработки.

Небольшой видео-ролик

Mazak j600

Конвертация STL-файла в твердотельную модель NX.

Не так давно реализовал все-таки возможность чтения ASCII STL-файла в NX и конвертацию его в твердотельную геометрию. Может быть импортировано несколько тел из одного файла, каждое будет расположено на своем слое.
Идея очень простая, каждый треугольничек превращается в Bounded Plane, после завершения импорта все треугольники сшиваются в Solid Body, при необходимости произвожу Optimise Body, при этом все треугольники, лежащие в одной плоскости - "склеиваются".
